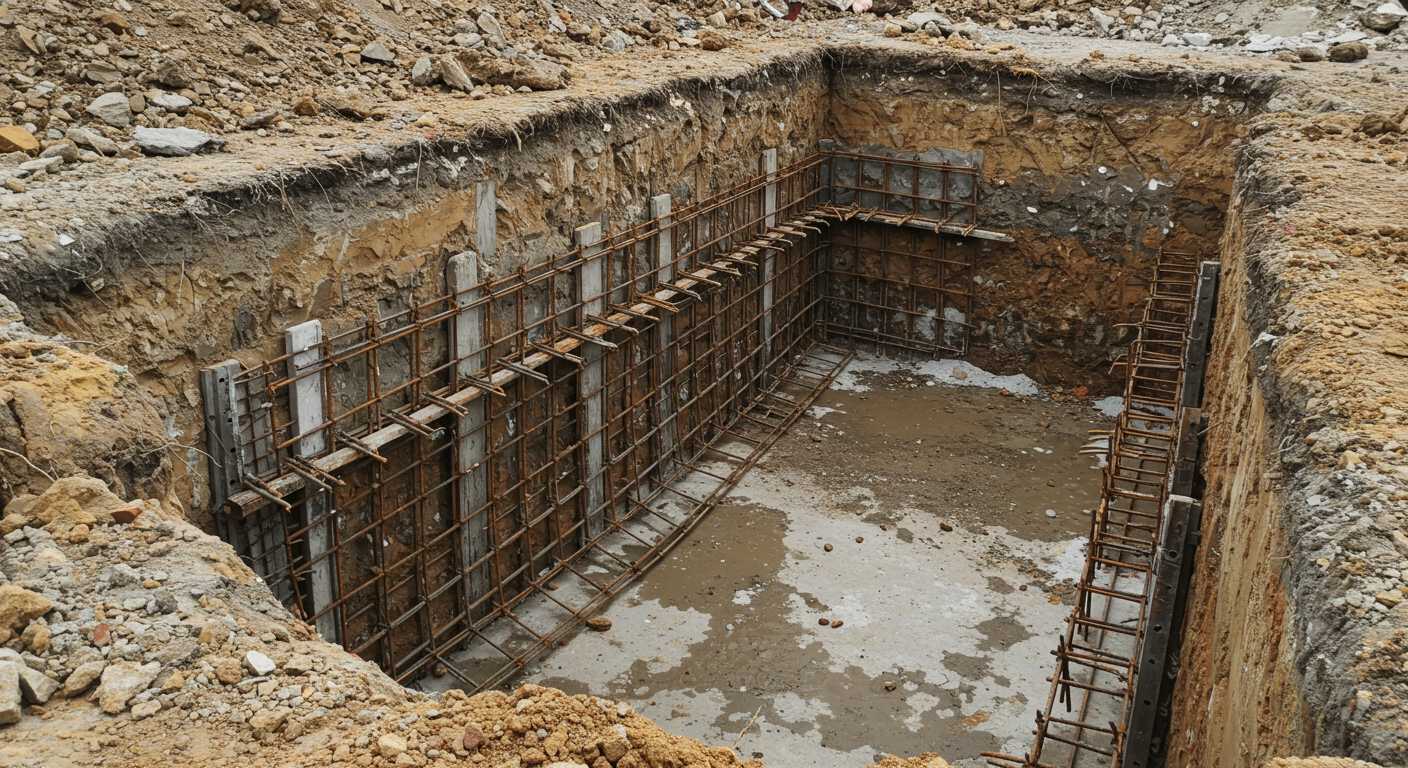

Конструктивные особенности креплений стенок котлованов

Проблема обрушения стенок котлована — одна из самых распространённых и опасных в строительстве. При недостаточном внимании к креплениям стен может произойти просадка грунта, разрушение рядом стоящих зданий, затопление или даже травмы на стройплощадке. Именно поэтому конструктивные особенности креплений стенок котлованов являются критически важным фактором в инженерной подготовке. Грамотно подобранная система креплений обеспечивает не только безопасность, но и эффективность строительства: сокращает сроки земляных работ, упрощает последующую заливку фундамента и гарантирует стабильность грунтовых масс. Современные технологии предлагают множество вариантов креплений, но каждый из них требует точного расчета и понимания особенностей конкретного участка.

Содержание

• Виды креплений стенок котлованов
• Анкерные и распорные системы
• Монолитные и сборные железобетонные системы
• Особенности проектирования креплений
• Материалы и технологии укрепления

Виды креплений стенок котлованов

Конструкции креплений стенок котлована делятся на несколько типов в зависимости от глубины выемки, геологических условий, уровня грунтовых вод, плотности застройки и требований по срокам работ. Основные виды включают анкерные системы, распорные крепления, шпунтовые стены, ограждения из буронабивных свай, а также временные подпорные конструкции. Каждая система имеет свои преимущества и недостатки, и выбор осуществляется на основании инженерных изысканий, расчётов давления грунта и водонасыщенности почв.

Шпунтовые стены — один из самых распространённых вариантов, особенно в условиях плотной застройки или рядом с действующими коммуникациями. Они монтируются из металлических, деревянных или пластиковых шпунтов, которые вбиваются или вдавливаются в грунт. При этом часто используется дополнительное крепление анкерными тягами или распорками для усиления конструкции. В менее загруженных районах, на участках с устойчивыми грунтами, применяются откосные крепления, когда стенки выполняются под углом без вертикального подпора. Для особо глубоких котлованов или при наличии водоносных слоёв необходима установка буросвайных ограждений, дополненных монолитными бетонными поясами и анкерными связями. Эти системы могут быть временными или оставаться частью несущей конструкции будущего здания.

Анкерные и распорные системы

Анкерные и распорные крепления играют ключевую роль в обеспечении устойчивости стен котлованов, особенно при значительной глубине и ограниченном рабочем пространстве. Анкеры представляют собой металлические тяги, которые проходят через стену ограждения и закрепляются в устойчивом слое грунта на определённой глубине. С внешней стороны анкеры фиксируются на ригеле или металлическом поясе. Такая система позволяет эффективно воспринимать горизонтальное давление грунта и значительно снижает деформации ограждающих конструкций.

• Анкеры подходят для многоуровневых и глубоких котлованов
• Не мешают перемещению техники и строительным процессам
• Позволяют избежать установки массивных распорок внутри котлована

Распорные системы, в отличие от анкерных, устанавливаются внутри котлована и состоят из горизонтальных балок (распорок), которые упираются в противоположные стены ограждения. Они часто применяются при невозможности бурения анкеров, например, в условиях плотной городской застройки или вблизи инженерных сетей. Однако такие конструкции требуют большего свободного пространства внутри выемки и могут усложнять работы по устройству фундамента. В ряде случаев используется комбинированная схема: нижний ярус фиксируется анкерами, а верхний — распорками, что позволяет адаптировать систему под сложные условия площадки.

Монолитные и сборные железобетонные системы

Когда требуется не только временное удержание стен котлована, но и создание постоянной конструкции, используются железобетонные крепления. Они могут быть выполнены как монолитным способом, так и из сборных железобетонных элементов. Монолитные стены в грунте выполняются методом бурения или резки траншей, которые затем армируются и бетонируются. Такая технология позволяет создать высокопрочную, водонепроницаемую конструкцию, особенно актуальную при строительстве подземных уровней зданий: паркингов, технических этажей, цоколей.

Сборные железобетонные крепления состоят из предварительно изготовленных плит, панелей и свай, которые доставляются на строительную площадку и монтируются с помощью крана. Они позволяют ускорить процесс и снизить трудозатраты, однако требуют точной геометрии и высокого уровня проектирования. Как правило, такие конструкции дополнительно армируются стальными связями и могут включать анкерные системы. Одним из важных преимуществ железобетонных креплений является возможность их совмещения с несущими элементами будущего здания — это существенно экономит время и ресурсы на этапе последующих работ.

Особенности проектирования креплений

Проектирование систем крепления стенок котлованов требует комплексного подхода, сочетающего инженерные расчёты, геологические данные, характеристики строительной площадки и архитектурные особенности будущего объекта. Прежде всего учитываются параметры выемки: глубина, длина, форма, а также тип и насыщенность грунта. Важно определить, какие внешние нагрузки могут воздействовать на стенки котлована: близость дорог, вибрации от строительной техники, наличие подземных вод, температура и климатические условия. При проектировании также необходимо учитывать нормативные документы и правила безопасности, чтобы избежать деформаций и аварийных ситуаций.

Кроме геотехнических расчётов, важную роль играет конструктивная логистика: например, какие материалы доступны на участке, возможно ли использование бурового оборудования, есть ли место для установки распорок или анкеров. Некоторые проекты предусматривают применение BIM-технологий для моделирования креплений в цифровой среде, что позволяет заранее просчитать все риски и выбрать оптимальные решения. Отдельное внимание уделяется водоотведению: при наличии грунтовых вод разрабатываются системы дренажа, а конструкция креплений адаптируется к водной нагрузке. Таким образом, правильный проект креплений — это не просто чертёж, а комплексный инструмент обеспечения стабильности на всей глубине котлована.

Материалы и технологии укрепления

Материалы, применяемые при креплении стен котлована, напрямую влияют на надёжность всей системы и срок её службы. Основные из них — это металл (для анкеров, шпунтов и распорок), железобетон (монолитный и сборный), древесина (для временных креплений), а также геосинтетика (для дренажа и стабилизации откосов). Выбор зависит от бюджета проекта, условий строительства и необходимой прочности конструкции. Металлические элементы — надёжны, долговечны и универсальны, особенно при строительстве глубоких котлованов. Однако они требуют антикоррозийной обработки и могут быть подвержены износу при длительном использовании.

• Железобетон — оптимален при высоких нагрузках и постоянных ограждениях
• Древесина применяется для временных и малоглубоких конструкций
• Геотекстиль и геосетки — усиливают устойчивость откосов, особенно в рыхлых грунтах
• Современные анкерные смеси — обеспечивают высокую прочность и сцепление с грунтом

Современные технологии также включают бурение под высоким давлением (Jet Grouting), цементацию, замораживание грунтов и другие методы, позволяющие создать устойчивую ограждающую среду даже в самых сложных условиях. Такие методы, хоть и требуют специального оборудования и квалифицированного персонала, часто становятся единственным решением при работе в зонах с агрессивной геологией или рядом с историческими зданиями. Таким образом, крепления стенок котлована — это всегда индивидуальный инженерный проект, где грамотный подбор конструкции и материалов — залог успешного строительства.
