Как читать чертёж котлована

Чтение чертежа котлована — это не просто навык, а важный элемент качественного выполнения земляных работ. Ошибки на этом этапе могут повлечь за собой нарушения сроков, перерасход материалов и даже угрозу безопасности. Чтобы грамотно организовать выемку грунта под фундамент или инженерные сооружения, необходимо понимать, как читать проектную документацию: ориентироваться в размерах, отметках, обозначениях, знать, где будут уклоны, крепления, гидроизоляция. В этой статье мы разберёмся, из чего состоит чертёж котлована и как правильно его интерпретировать на практике.

Содержание

Основные элементы чертежа котлована

На чертеже котлована, как правило, изображаются контуры выемки в плане и в разрезе, отметки глубины, привязка к существующим ориентирам и конструктивным элементам будущего здания. Важным компонентом являются горизонтальные размеры, обозначающие длину, ширину котлована и расстояния до объектов. Эти данные позволяют точно определить, сколько и в каком направлении нужно вынимать грунт. Указываются уклоны стенок (особенно если котлован глубокий), типы креплений, если таковые требуются, и меры по отводу воды. Также могут быть изображены подушки из щебня или песка, место под фундаментные плиты и закладные элементы.

Разделы чертежа также содержат технические указания: глубина котлована указывается с привязкой к «нулевой» отметке (обычно это уровень земли), а разрезы помогают визуализировать вертикальные переходы. Штриховкой и условными обозначениями показываются разные типы почв, зоны промерзания, уровень грунтовых вод. Тщательное ознакомление с легендой чертежа (объяснение всех условных обозначений) — залог того, что все участники процесса одинаково понимают поставленные задачи. Важно, чтобы проект был подписан и прошёл согласование, ведь только тогда он является рабочим документом.

Как распознавать отметки и указания

Правильное понимание отметок — ключевой момент при чтении чертежа котлована. Отметки обозначают высотное положение конкретной точки относительно уровня моря или принятой нулевой точки. Например, отметка 0.000 — это уровень условного «нуля», от которого ведётся отсчёт всех глубин и высот. Если указано, что дно котлована должно быть на уровне -2.800, это означает, что необходимо вырыть котлован глубиной 2,8 метра от нулевой отметки. Такие обозначения позволяют чётко соблюдать проектную глубину без допущения излишнего заглубления или, наоборот, недостаточного выемки грунта.

Важно различать абсолютные и относительные отметки. Абсолютные — это высоты по отношению к уровню моря, относительные — к какому-либо объекту на площадке. Часто используется комбинация обоих типов, особенно если работы проходят на пересечённой местности. Кроме того, на чертежах могут быть указаны горизонтальные координаты точек, которые определяются с помощью геодезии. Это помогает точно привязать проект к реальному участку. Знание этих обозначений и умение ими оперировать крайне важно не только для геодезистов, но и для прорабов, операторов техники и подрядчиков.

Совмещение чертежа с реальным участком

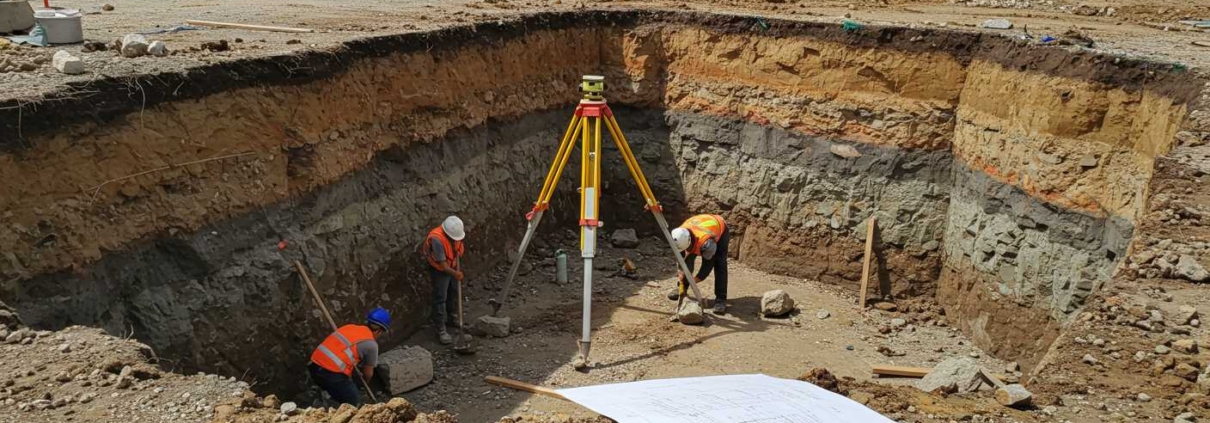

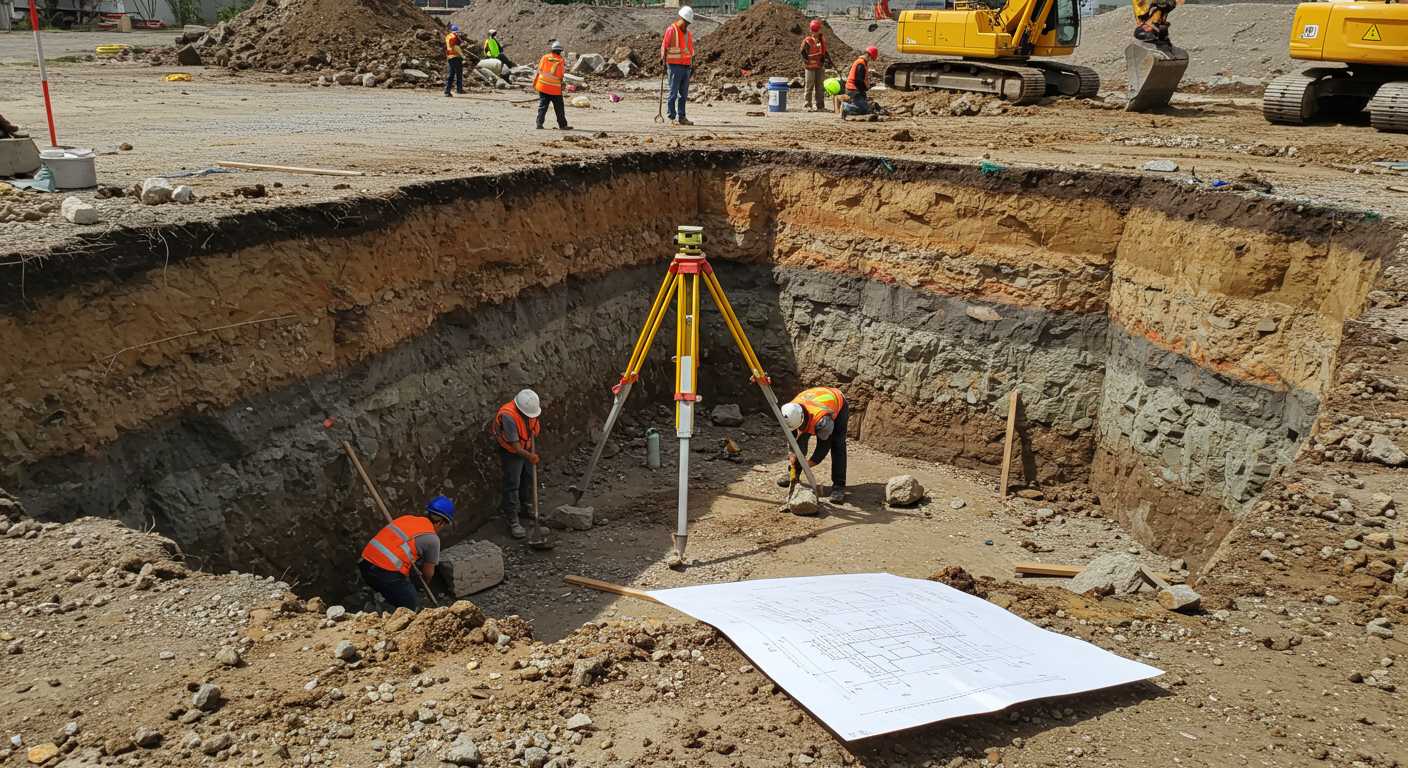

Перенос проектной информации на местность — это этап, где теоретические знания становятся практикой. Чтобы правильно совместить чертёж с участком, используются геодезические инструменты: тахеометры, нивелиры, лазерные уровни. По данным чертежа выполняется разбивка осей, вбиваются колышки, устанавливаются реперы (опорные точки), обозначающие границы и глубину выемки. Все измерения выполняются строго в соответствии с проектными данными, иначе ошибки на этом этапе могут повлечь за собой нарушение геометрии котлована, проблемное устройство фундамента и перерасход материалов.

На практике встречается ситуация, когда рельеф участка не совпадает с предполагаемым в проекте. В таких случаях необходимо внести корректировки в чертёж или адаптировать план выемки. Именно поэтому всегда важно проводить инженерно-геодезическую подготовку перед началом работ. Участок должен быть расчищен, а отметки проверены. Нередко проектировщики делают чертежи на основе теоретических данных, а подрядчики на месте сталкиваются с отклонениями. Грамотный специалист должен уметь сверять чертёж с реальностью и при необходимости быстро принимать верные технические решения.

Типичные ошибки и как их избежать

Одна из наиболее распространённых ошибок при чтении чертежей — неправильное понимание масштаба. Не все обращают внимание на масштабные коэффициенты, из-за чего происходит искажение размеров при выполнении разметки. Вторая ошибка — невнимательное отношение к уклонам и глубинам: достаточно неправильно прочитать всего одну отметку, чтобы нарушить геометрию котлована. Также часто игнорируются инженерные примечания и технические условия, в которых указываются дополнительные требования к грунту, креплению стенок и водоотведению.

  • Всегда проверяйте масштаб чертежа и используйте масштабные линейки;
  • Тщательно изучайте легенду и условные обозначения;
  • Сравнивайте проектные отметки с реальными геодезическими измерениями;
  • Обращайте внимание на пояснительные записки к чертежу;
  • При возникновении сомнений консультируйтесь с инженером или проектировщиком.

Соблюдение этих правил позволяет избежать технических недоразумений и гарантирует точность исполнения всех работ на этапе рытья котлована.

Практика чтения чертежа на объекте

На строительной площадке чертёж — это не просто бумага, а главный навигационный инструмент. Он должен быть доступен для мастеров, операторов техники и всех, кто задействован в процессе. Важно размещать копии в штабах, иметь при себе выносные форматы с ключевыми параметрами и вести контроль по чек-листам. Чтение чертежа должно происходить регулярно — до начала смены, при приёмке этапов и после внесения любых изменений. Хорошей практикой является проведение кратких инструктажей по чертежу перед началом работ, особенно если объект имеет сложную конфигурацию.

На практике многие подрядчики сталкиваются с ситуацией, когда чертёж «живёт своей жизнью», а на объекте условия иные. Умение адаптироваться, делать точные выверки и при необходимости запросить уточнения — признаки квалифицированного исполнителя. Также важно, чтобы рабочая документация была актуальной: чертёж должен содержать последние изменения и не быть устаревшей копией. Только в этом случае чтение чертежа становится эффективным инструментом для выполнения работ без отклонений от проекта и нарушения строительных нормативов.
