Обзор конструкций ограждений котлованов
Безопасность строительной площадки начинается не с заливки фундамента, а с правильной организации котлована. Одним из ключевых элементов на этом этапе являются ограждающие конструкции, которые обеспечивают устойчивость стен котлована и предотвращают обрушения. Ошибки в выборе и монтаже ограждений могут повлечь за собой не только срыв сроков строительства, но и создать угрозу для техники, материалов и жизни рабочих. Именно поэтому выбор подходящей конструкции ограждения котлована — это не формальность, а стратегически важное инженерное решение, зависящее от множества факторов: глубины выемки, типа грунта, водонасыщенности и плотности застройки.
Содержание
- Классификация ограждающих конструкций
- Шпунтовые ограждения котлованов
- Сборные и монолитные железобетонные стены
- Создание устойчивых склонов и откосов
- Комбинированные системы ограждения
Классификация ограждающих конструкций
Ограждающие конструкции котлованов классифицируются по способу восприятия нагрузки, применяемым материалам, глубине выемки и условиям эксплуатации. В зависимости от задач и инженерно-геологических характеристик участка выбирают одну из основных систем: шпунтовое ограждение, железобетонные стены, анкеровку или уплотнённые откосы. Шпунты широко применяются при строительстве в плотной городской застройке и при высоком уровне грунтовых вод, так как они позволяют практически герметично изолировать котлован и выдерживают значительные боковые давления. Железобетонные ограждения актуальны при необходимости устройства постоянных несущих стен подземной части здания. Более простые и дешёвые откосы с понижением угла наклона используются в условиях стабильных сухих грунтов и на незастроенных территориях.
Также важно учитывать глубину котлована: при выемке до 3 метров часто применяют лёгкие временные подпорные стенки, выполненные из досок, труб или металлических каркасов. В случае более глубоких котлованов (более 5–6 метров) уже требуются расчётные конструкции, включающие анкерные системы, ригели, распорки и армированные элементы. При этом в проектах часто реализуются комбинированные решения, когда, например, нижняя часть ограждения выполняется из шпунтового ряда, а верхняя — из уклона с укреплёнными откосами. Такой подход позволяет эффективно распределить нагрузки и снизить затраты на материалы и работы.

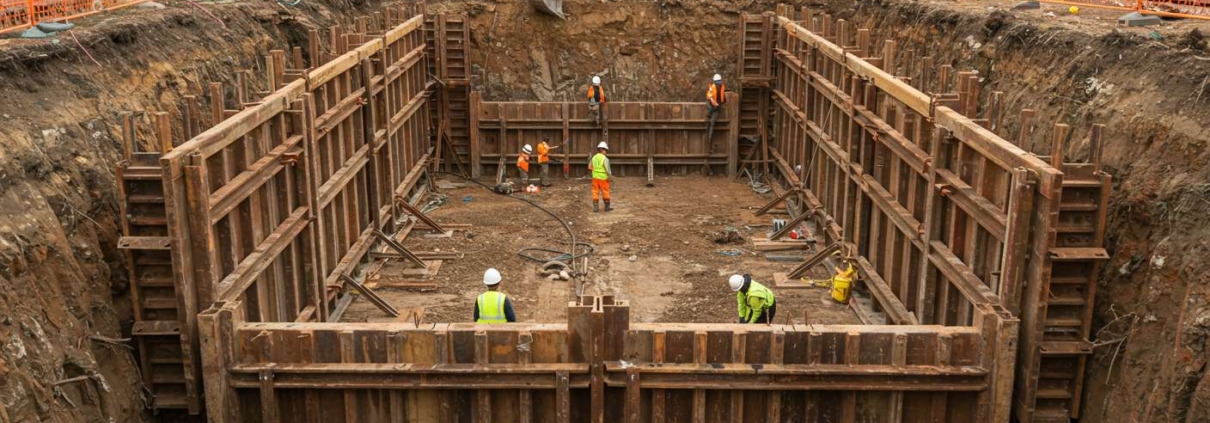

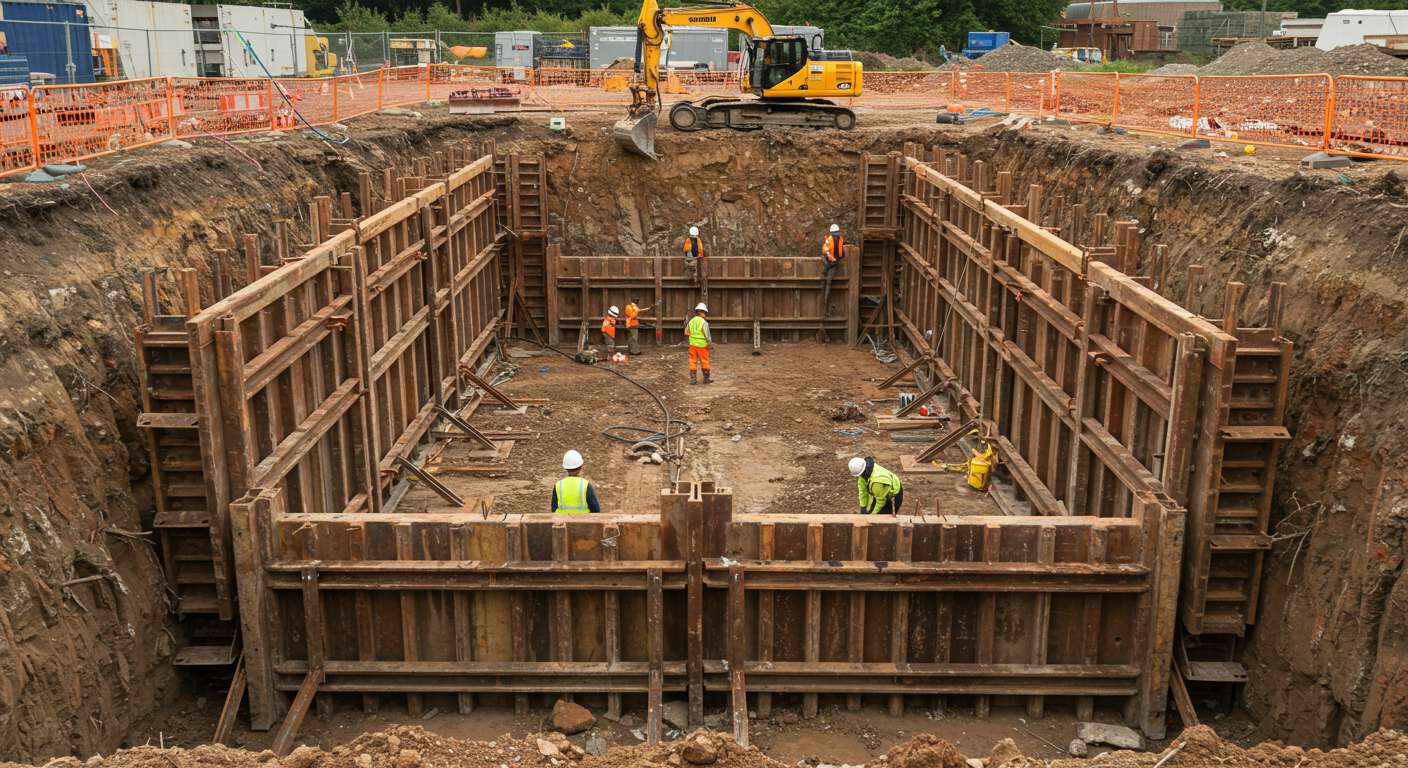

Шпунтовые ограждения котлованов
Шпунтовое ограждение — одно из самых универсальных и популярных решений при устройстве котлованов различной глубины. Оно представляет собой вертикальный ряд шпунтовых свай, погружаемых в грунт с помощью вибропогружателей, молотов или буровых установок. Шпунты могут быть металлическими (чаще всего — из стального профиля Larsen), железобетонными и даже пластиковыми (в случае малонагруженных конструкций). Главное достоинство такого ограждения — высокая прочность, герметичность и возможность установки в ограниченных условиях городской застройки.
- Обеспечивают устойчивость стен котлована в любых типах грунтов
- Снижают влияние на соседние здания и коммуникации
- Идеальны при высоком уровне грунтовых вод
- Легко демонтируются и могут использоваться повторно
Однако такой тип ограждения требует точного инженерного расчета. При глубине котлована более 5 метров чаще всего применяется анкерное или распорное усиление шпунтовой стены, особенно при водонасыщенных грунтах. Несмотря на относительную дороговизну, шпунтовые конструкции часто становятся единственно возможным решением при строительстве в сложных условиях.
Сборные и монолитные железобетонные стены
Железобетонные конструкции — это долговечные и прочные решения, применяемые как временные, так и постоянные ограждения котлованов. В первую очередь они актуальны при строительстве подземных паркингов, технических помещений и подвалов зданий, где стены котлована одновременно выполняют функцию несущих конструкций. Существует два основных типа: монолитные стены в грунте и сборные железобетонные элементы. Монолитные стены выполняются методом «стены в грунте», когда армированные бетонные панели заливаются непосредственно в вырытые траншеи с применением буровых и опалубочных технологий. Такой способ обеспечивает высокую прочность и герметичность конструкции.
Сборные же железобетонные элементы состоят из заранее изготовленных плит и блоков, которые монтируются на стройплощадке с помощью кранов и анкерных соединений. Их главное преимущество — скорость монтажа и возможность стандартизации. Однако при монтаже таких конструкций требуется идеальная точность и высокая квалификация рабочих, а также соблюдение норм герметизации стыков. Железобетонные ограждения также применяются совместно с гидроизоляционными материалами, что особенно важно при строительстве на влажных и сложных участках. Надёжность и долговечность железобетонных конструкций позволяют использовать их при строительстве объектов повышенного уровня ответственности.
Создание устойчивых склонов и откосов
На открытых площадках с низким уровнем грунтовых вод и стабильными глинистыми или суглинистыми почвами допустимо применение простых откосных ограждений. Такой способ устройства котлована отличается экономичностью и простотой реализации, не требует дорогих материалов и тяжёлой техники. Откосы формируются с определённым уклоном, зависящим от типа грунта: для песчаных грунтов это 1:1,5 – 1:2, для глинистых — до 1:0,75. Основная задача при этом — предотвратить осыпание и обеспечить устойчивость к дождевым и сезонным воздействиям.
Для повышения прочности откосов применяются геосетки, геотекстиль, укрепляющие маты и засев трав для стабилизации поверхности. Иногда откосы комбинируют с дренажными системами и фильтрующими слоями для отвода воды и защиты от эрозии. В случае длительного строительства необходимо регулярно проверять состояние склонов, особенно после обильных осадков, и при необходимости проводить дополнительное армирование.
Комбинированные системы ограждения
В условиях плотной застройки, нестабильных грунтов или сложной геологии часто применяются комбинированные системы ограждений котлованов. Это могут быть решения, сочетающие в себе шпунтовое ограждение с верхними бетонными ригелями, анкерными тягами, дренажными колодцами и откосами. Такой подход позволяет адаптироваться под конкретные условия участка, обеспечивая как устойчивость котлована, так и снижение затрат. Комбинированные системы особенно эффективны при строительстве объектов с подземными уровнями и нестандартной конфигурацией котлована, когда необходимо учитывать не только вертикальные, но и горизонтальные нагрузки.
Инженеры могут комбинировать различные типы материалов и конструкций: использовать металлические шпунты в нижней части и откосы с армирующими сетками в верхней; усиливать бетонные стены анкерными тягами; устанавливать временные распорки при отсутствии возможности установить анкера из-за соседства с другими зданиями. Гибкость таких систем делает их незаменимыми при реализации сложных проектов в мегаполисах. При этом они требуют особенно тщательного проектирования, постоянного мониторинга и высокого качества исполнения на каждом этапе.
