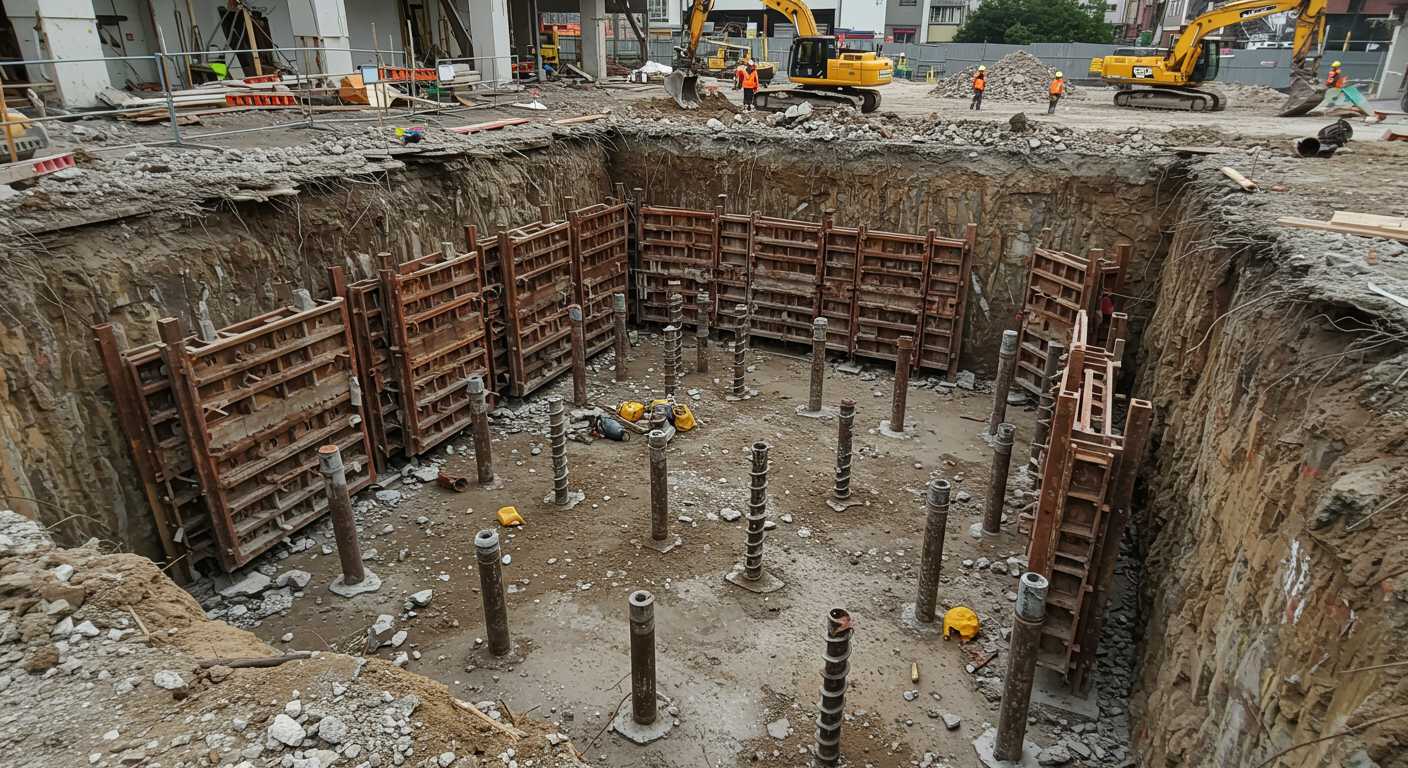

Распорные системы для временных шпунтовых стен

Временные шпунтовые стены широко применяются при строительстве котлованов, каналов, коммуникационных траншей и других подземных сооружений. Однако сама шпунтовая стенка — лишь часть инженерной системы. Для эффективной работы временной ограждающей конструкции необходимо обеспечить её устойчивость к действию горизонтальных и вертикальных нагрузок, особенно на этапе открытых земляных работ. Распорные системы играют ключевую роль в стабилизации временного шпунта и позволяют избежать его прогиба или опрокидывания. От выбора и грамотной установки распорной системы напрямую зависит безопасность строителей, сохранность близлежащих объектов и соблюдение проектных допусков по деформациям ограждения.

Содержание

• Назначение и особенности распорок
• Виды распорных систем
• Материалы и конструктивные решения
• Правила монтажа и эксплуатации
• Преимущества и ограничения

Назначение и особенности распорок

Распорные системы в ограждениях из шпунта предназначены для восприятия бокового давления грунта и воды, особенно в тех случаях, когда шпунтовая стенка работает без дополнительных опорных элементов (например, анкеров). При возведении котлованов глубиной от 3 до 10 и более метров давление на стенку значительно возрастает с увеличением глубины. Распорки передают усилия на противоположную сторону ограждения, образуя жесткую и устойчивую конструктивную рамку. Временные распорки особенно актуальны в стеснённых условиях городской застройки, где невозможно применить анкерные крепления из-за плотности подземных коммуникаций, близости фундаментов или отсутствия технологического пространства за ограждением.

Ключевыми особенностями распорных систем являются их модульность, возможность быстрой сборки и демонтажа, а также подгонка под реальные условия котлована. Временные конструкции должны быть достаточно прочными, но при этом экономичными, лёгкими в транспортировке и адаптивными к геометрии котлована. При проектировании учитываются не только расчётные нагрузки, но и возможные осадки шпунта, температурные деформации, технологические просадки. Важно обеспечить надёжную фиксацию всех узлов сопряжения и компенсацию потенциальных перемещений.

Виды распорных систем

Существует несколько видов распорных систем, различающихся по принципу действия, количеству уровней и способу передачи нагрузки. Выбор зависит от глубины котлована, типа грунта, гидрологических условий и характера строительства.

• Горизонтальные распорки — наиболее распространённый вариант. Монтируются на уровне шпунтов и соединяют противоположные стороны ограждения. Подходят для котлованов до 10 м глубиной.
• Многоярусные распорки — применяются при строительстве глубоких котлованов. Располагаются на нескольких уровнях по вертикали, что позволяет равномерно распределить нагрузку и снизить деформации стенки.
• Вертикальные стойки с упорами — работают совместно с горизонтальными элементами. Устанавливаются по центру котлована для уменьшения пролётов между шпунтами.
• Трубчатые телескопические системы — применяются при временных земляных работах с необходимостью быстрой адаптации под конкретные габариты. Отличаются лёгкой сборкой и многоразовым использованием.

Также могут использоваться комбинированные конструкции, включающие в себя как распорки, так и подкосы (угловые элементы, воспринимающие часть нагрузки), особенно в асимметричных котлованах или при наличии технологических проёмов в шпунтовой стенке.

Материалы и конструктивные решения

Основным материалом для изготовления распорок служит сталь — профильные трубы, двутавры, швеллеры, уголки. Эти элементы обладают высокой прочностью, допускают сварку и болтовые соединения. Чаще всего применяются трубы круглого или квадратного сечения, в зависимости от требуемой несущей способности и особенностей монтажа. Поверхность конструкций должна иметь антикоррозионную защиту, так как они находятся в зоне постоянной влажности и могут контактировать с агрессивными веществами, содержащимися в грунте.

Ключевые элементы системы:

• Распорные балки — горизонтальные элементы, воспринимающие боковую нагрузку от шпунта.
• Опорные башмаки — обеспечивают передачу усилия с распорки на стенку, предотвращают смещение.
• Телескопические соединения — позволяют регулировать длину элементов, что удобно при монтаже в котлованах разной ширины.
• Фиксаторы и затяжки — удерживают систему в стабильном положении, компенсируют осадки и деформации.

Все элементы должны быть рассчитаны на предельные усилия с учётом коэффициентов запаса. Также важно предусмотреть возможность быстрой разборки после завершения земляных работ без демонтажа основного шпунта.

Правила монтажа и эксплуатации

Правильная установка распорной системы требует соблюдения чёткой последовательности работ и точности геометрических параметров. Монтаж выполняется по мере разработки котлована, в несколько этапов — с опережением фронта выемки грунта. Это позволяет избежать деформаций шпунта под действием неуравновешенного давления. Все элементы должны устанавливаться строго по проекту с обязательной проверкой натяжения и геометрии. Особенно важно соблюдать горизонтальность распорок и плотность прилегания опорных башмаков к шпунтовой стенке.

Рекомендуется придерживаться следующих правил:

• Проводить регулярную проверку состояния элементов на предмет коррозии, изгибов, ослабления соединений.
• Использовать заводские конструкции или элементы, прошедшие проверку несущей способности.
• В случае изменений в проекте (например, расширения котлована) производить перерасчёт нагрузок и адаптацию системы.
• После завершения работ — аккуратный демонтаж с минимальным повреждением шпунта.

Монтаж распорной системы должен сопровождаться исполнительной документацией и при необходимости — геодезическим контролем на предмет деформаций. Это особенно важно в зонах плотной городской застройки, где даже минимальные подвижки могут привести к повреждению коммуникаций или зданий.

Преимущества и ограничения

Использование распорных систем при возведении временных шпунтовых стен обладает рядом очевидных преимуществ. Во-первых, это высокая надёжность и контроль над деформациями — распорки эффективно перераспределяют давление и повышают устойчивость ограждающей конструкции. Во-вторых, такие системы позволяют избежать вмешательства в зону за пределами котлована, что особенно актуально в условиях плотной застройки. В-третьих, модульность и быстрота монтажа делают их экономически выгодными для временных работ.

Однако следует учитывать и некоторые ограничения. Распорки могут затруднять доступ техники внутрь котлована, ограничивать объём свободного пространства для маневров и складирования. Кроме того, монтаж требует точности и координации с графиком разработки грунта. Важно также следить за состоянием конструкций на протяжении всего периода эксплуатации, особенно в условиях воздействия воды, мороза или химически агрессивной среды.

Таким образом, распорные системы — это неотъемлемая часть технологии устройства временных шпунтовых ограждений. Их грамотное проектирование и применение обеспечивает не только безопасность работ, но и повышает общую эффективность строительного процесса.
