Варианты крепления шпунтовых плит

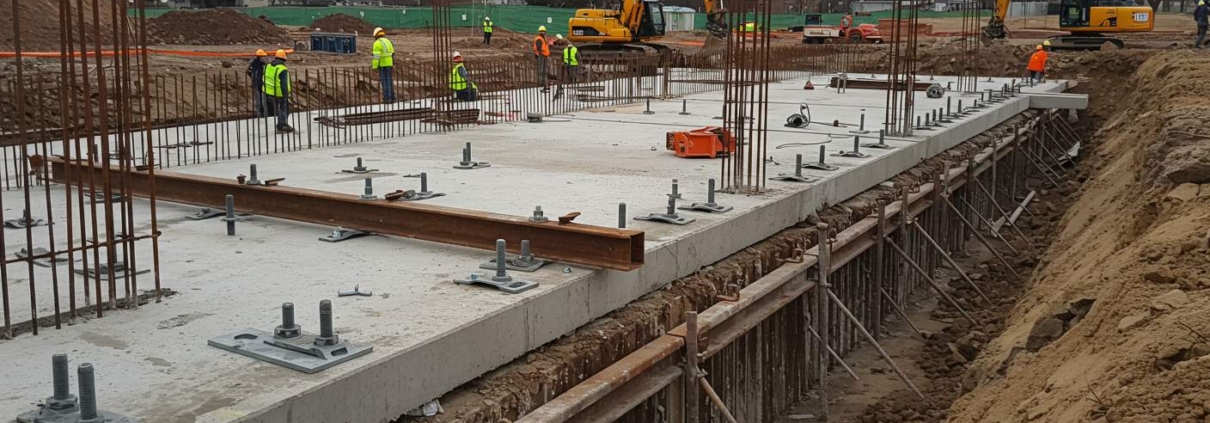

Шпунтовые плиты являются неотъемлемым элементом ограждающих конструкций в современном строительстве, особенно при возведении временных или постоянных котлованов, береговых укреплений, подпорных стен и гидротехнических сооружений. Однако их надёжность и эксплуатационная устойчивость напрямую зависят от правильного выбора и реализации систем крепления. Варианты крепления шпунтовых плит разнообразны, и каждый из них подбирается в зависимости от конкретных условий объекта: глубины котлована, типа грунта, уровня подземных вод, типа нагрузки и многих других факторов. В данной статье рассмотрим основные способы крепления шпунтов, их преимущества, ограничения, а также практические рекомендации по их применению.
Содержание
- Классификация способов крепления
- Конструкционные схемы распределения нагрузки
- Анкерные и распорные системы
- Временные и постоянные крепления
- Практика выбора на строительных объектах
Классификация способов крепления
Выбор способа крепления шпунтовых плит зависит от архитектурных и инженерных параметров объекта. Все существующие методы можно условно разделить на три основные группы: свободно стоящие шпунты, креплённые распорками и закреплённые анкерами. Свободно стоящие шпунты применяются в условиях неглубоких котлованов или при небольших боковых давлениях — такие конструкции воспринимают нагрузки за счёт заглубления шпунта в несущий грунт. Однако в случае увеличения глубины котлована либо при наличии внешних воздействий требуется установка дополнительных элементов крепления, чтобы гарантировать устойчивость и минимизировать деформации конструкции.
Распорные системы крепления применяются преимущественно в условиях плотной городской застройки, где нет возможности разместить длинные анкеры или бурить скважины. Распорки устанавливаются между противоположными сторонами котлована или на промежуточных уровнях, позволяя эффективно передавать горизонтальные нагрузки. Анкерные системы, напротив, требуют пространства за пределами котлована, но позволяют исключить внутренние препятствия и обеспечить более чистый объём для ведения строительных работ. Как распорные, так и анкерные варианты могут быть реализованы в виде одноуровневых или многоуровневых систем в зависимости от глубины шпунтового ограждения.
Конструкционные схемы распределения нагрузки
Важно понимать, что основная задача креплений шпунтовых плит — это перераспределение боковых нагрузок, возникающих со стороны грунта и подземных вод, а также от транспортных или строительных воздействий. Каждая схема крепления формирует определённую геометрию изгиба шпунта, а следовательно, влияет на его внутренние усилия и напряжения. Наиболее распространённые схемы включают:
- Консольная схема — шпунт работает как заглублённая балка с верхним свободным концом. Применяется при небольших нагрузках или в условиях плотного и стабильного грунта.
- Одноточечная фиксация — используется при установке одного яруса анкеров или распорок. Уменьшает прогиб в средней части, но требует точного расчёта усилий.
- Многоуровневое крепление — применяется в глубоких котлованах. Несколько ярусов анкеров или распорок обеспечивают более равномерное распределение нагрузок и минимизируют деформации стенки.
Выбор схемы зависит от расчётных усилий, устойчивости основания, свойств грунта и возможностей реализации на площадке. При этом всегда следует учитывать взаимодействие шпунтового профиля и элемента крепления, особенно в зонах повышенного изгиба или сопряжения с конструктивными элементами.
Анкерные и распорные системы

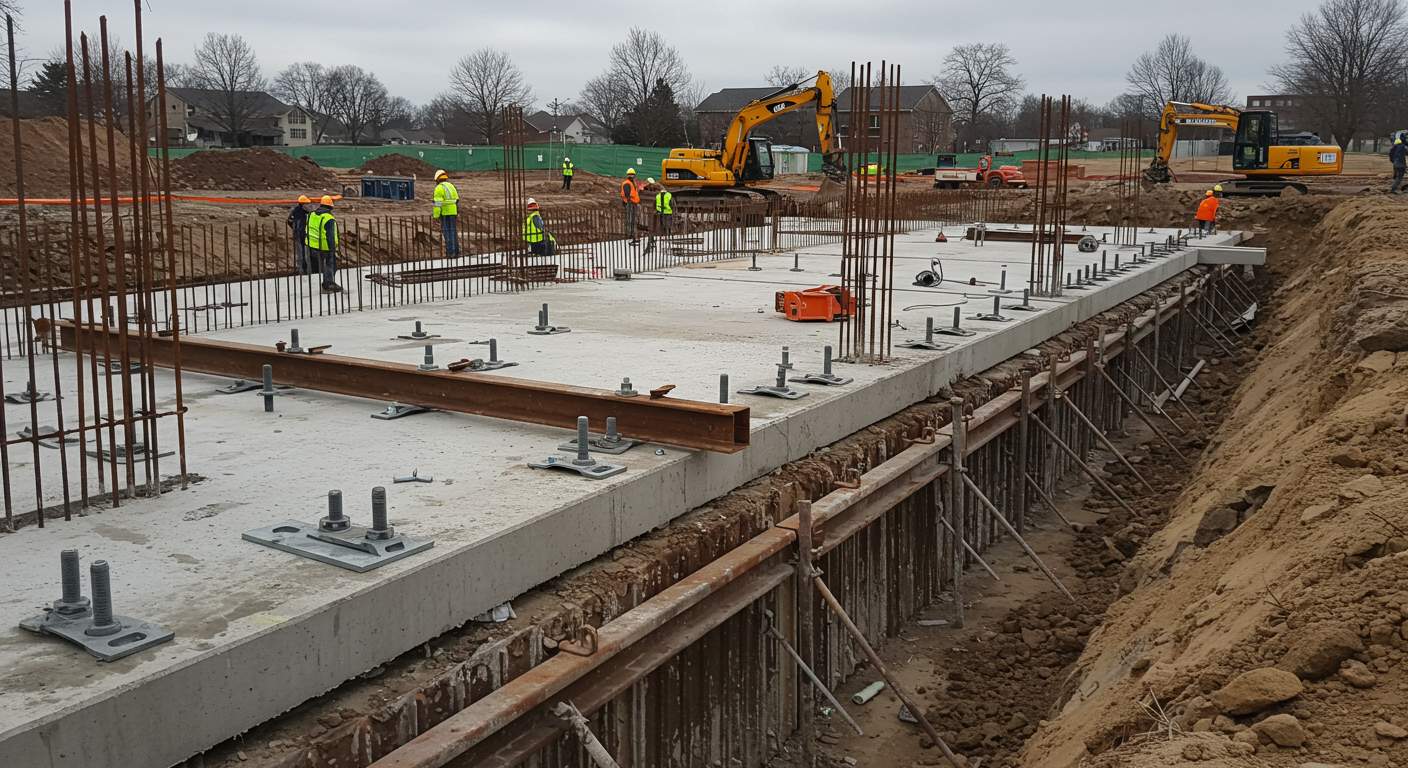

Анкерные крепления позволяют эффективно удерживать шпунтовые плиты, минимизируя деформации и обеспечивая надёжную стабилизацию конструкции. Они применяются в виде буроинъекционных, винтовых или забивных анкеров. Основное преимущество анкерной системы — отсутствие внутренних препятствий в котловане. Это особенно важно при строительстве подземных сооружений, туннелей, паркингов и других объектов, где важен каждый метр внутреннего пространства. Кроме того, анкерные системы могут быть легко масштабированы и адаптированы под конкретные условия грунта и глубины.
Распорные крепления в виде горизонтальных металлических или железобетонных балок широко применяются при невозможности использования анкеров — например, в условиях плотной застройки или при наличии инженерных коммуникаций за пределами ограждения. Распорки устанавливаются между противоположными сторонами шпунтового ограждения и передают усилия через систему опорных узлов. Несмотря на простоту монтажа, распорки требуют точной настройки длины и предварительного натяжения, чтобы избежать появления дополнительных изгибающих моментов. Их применение оправдано в проектах со сроком реализации до одного строительного сезона или при реконструкции объектов.
Временные и постоянные крепления
В зависимости от назначения объекта и его срока службы, системы крепления шпунтов делятся на временные и постоянные. Временные крепления применяются преимущественно на этапе строительства: они обеспечивают устойчивость котлована, но демонтируются после завершения работ. Как правило, в таких случаях используются сборно-разборные распорки или анкеры без долговременной защиты от коррозии. Их основное преимущество — скорость установки и демонтажа, а также относительная экономичность.
Постоянные крепления включают долговечные анкерные системы с защитой от коррозии, применяемые в подпорных стенах, набережных, портовых и гидротехнических сооружениях. Они проектируются с учётом эксплуатационных нагрузок, сезонных изменений уровня грунтовых вод, температурных колебаний и других факторов долговременной эксплуатации. Такие конструкции требуют более тщательного расчёта и, как правило, не подлежат демонтажу, а становятся частью капитального объекта.
Практика выбора на строительных объектах
На практике выбор варианта крепления шпунтовых плит осуществляется на этапе проектирования с учётом геологических изысканий и строительной специфики объекта. Например, при строительстве котлована глубиной до 5 м в глинистом грунте зачастую достаточно консольного шпунта с минимальным заглублением. Однако при глубине более 6–7 метров и наличии подземных вод возникает необходимость в анкерной или распорной системе. Особое внимание уделяется не только прочностным характеристикам элементов, но и возможности их установки на ограниченном пространстве, доступности техники и требованиям к будущему использованию территории.
При проектировании применяются комплексные инженерные расчёты с учётом коэффициентов устойчивости, предельных состояний конструкции, давления грунта и вод. Опыт показал, что надёжность крепления напрямую зависит от качества монтажа и последующего контроля: правильное натяжение анкеров, отсутствие ослабления крепёжных узлов, своевременная проверка технического состояния системы. В современных проектах часто применяются комбинированные схемы крепления, когда на одном уровне устанавливаются анкеры, а на другом — распорки. Такой подход позволяет компенсировать нагрузки и обеспечить гибкость конструкции в условиях сложной строительной среды.
Таким образом, грамотный выбор варианта крепления шпунтовых плит является основой надёжного и безопасного строительства. Он требует баланса между технической целесообразностью, экономической эффективностью и возможностями реализации на конкретной площадке. Вовлечение квалифицированных специалистов на этапе проектирования и выполнения работ — гарантия устойчивости конструкции на всём протяжении её эксплуатации.
