Как обеспечить максимальную устойчивость ограждения котлована при работе в сложных геологических условиях или вблизи существующих сооружений? Одним из наиболее надежных и эффективных решений является использование шпунтов с анкерным креплением. Такая технология позволяет существенно снизить нагрузку на шпунтовую стену, обеспечивает долговременную прочность конструкции и минимизирует риск осадки грунта. В этой статье мы подробно рассмотрим преимущества шпунтов с анкерной системой, их конструктивные особенности и применение в строительстве разных масштабов.

Содержание

• Конструкция и принцип работы анкеров
• Преимущества анкерного шпунта
• Где используют шпунты с анкерами
• Этапы устройства анкерной системы

Конструкция и принцип работы анкеров

Шпунты с анкерным креплением представляют собой комбинированную конструкцию, в которой шпунтовая стена усиливается с помощью анкерных тяг, зафиксированных в теле грунта на определенной глубине. Это позволяет перераспределить давление грунта и снизить изгибающие нагрузки на шпунт. Анкеры работают как опорные элементы, создавая контрсилу, уравновешивающую давление со стороны выемки. Такая схема применяется на больших глубинах котлованов, в случаях с плотной городской застройкой, а также в условиях слабых грунтов, где классические шпунтовые ограждения могут быть недостаточно эффективными.

Анкер состоит из тяги (чаще всего металлической), буроинъекционного элемента или свайного наконечника, фиксирующегося в устойчивом грунтовом слое. Система может включать распорные или натяжные механизмы, регулирующие уровень сопротивления. Установка анкеров проводится под заданным углом, обеспечивая устойчивость к горизонтальным и вертикальным нагрузкам. Их число и размещение рассчитываются на этапе проектирования с учетом глубины котлована, характеристик почвы и инженерных требований. В результате получается прочная, долговечная и при этом экономически выгодная конструкция, особенно при устройстве глубоких котлованов или усилении существующих стенок.

Преимущества анкерного шпунта

Использование анкерного крепления при устройстве шпунтовых ограждений предоставляет широкий спектр преимуществ, позволяющих оптимизировать строительные процессы как по срокам, так и по стоимости. Ниже приведены ключевые достоинства такой технологии:

• Повышенная устойчивость: анкеры перераспределяют нагрузки, исключая прогибы и смещения шпунтовой стены.
• Возможность глубоких котлованов: анкерное крепление позволяет проектировать и безопасно эксплуатировать котлованы глубиной более 8–10 метров.
• Минимизация вибраций: снижается воздействие на прилегающие здания и подземные коммуникации.
• Экономия пространства: отсутствие массивных распорок освобождает внутренний объем котлована.
• Гибкость конструкций: возможна корректировка угла анкеров и длины тяг в зависимости от геологии участка.

Шпунты с анкерным креплением особенно актуальны в условиях плотной городской застройки, где важно сохранять устойчивость фундаментов соседних зданий. Также они незаменимы при работах в водонасыщенных грунтах, когда обычное распорное крепление не обеспечивает нужной устойчивости. Такой подход позволяет выполнять строительные задачи с минимальными рисками, снижая вероятность деформаций, аварий и дополнительных расходов на усиление конструкции.

Где используют шпунты с анкерами

Технология шпунтов с анкерным креплением используется на объектах, где требуется высокая надежность и безопасность в процессе проведения земляных работ. Наиболее частые сферы применения включают:

• Строительство подземных паркингов и многоуровневых подземных сооружений;
• Сооружение котлованов глубиной свыше 6–8 м;
• Берегоукрепление в зонах с нестабильным или обводненным грунтом;
• Реконструкция и усиление существующих шпунтовых стен;
• Работы в непосредственной близости от существующих зданий и дорог;
• Защита котлованов при строительстве вблизи метро и других подземных коммуникаций.

Важно отметить, что шпунты с анкерным креплением применяются не только в капитальном строительстве, но и в проектах временного характера. Они обеспечивают высокий уровень надежности при строительстве транспортных тоннелей, насосных станций, канализационных камер и других сложных объектов. Их гибкость и быстрая сборка позволяют оперативно решать инженерные задачи даже в условиях нестабильного грунта или плотного графика строительства.

Этапы устройства анкерной системы

Монтаж шпунтов с анкерным креплением включает несколько технологических этапов, каждый из которых имеет критическое значение для надежности всей системы. На первом этапе производится погружение шпунтовых свай — чаще всего методом вибропогружения или бурения с установкой шпунтового профиля. После этого осуществляется бурение под анкеры под заданным углом (обычно от 15 до 45 градусов к горизонту) с последующим бетонированием или фиксацией тяги в устойчивом грунтовом слое. Затем монтируются натяжные системы, обеспечивающие необходимое преднапряжение.

Контроль за натяжением анкеров и целостностью шпунтовой стены осуществляется в течение всего периода строительства, особенно при проведении работ вблизи действующих зданий. Важно учитывать гидрогеологические условия участка, так как в зонах с высоким уровнем грунтовых вод необходимо предусмотреть дополнительные дренажные мероприятия или герметизацию стыков. При проектировании системы также рассчитываются моменты нагрузки и углы отклонения, чтобы обеспечить устойчивость конструкции на протяжении всего жизненного цикла проекта. Благодаря высокой инженерной точности и технологической адаптивности, шпунтовые стены с анкерами выдерживают даже экстремальные условия эксплуатации.

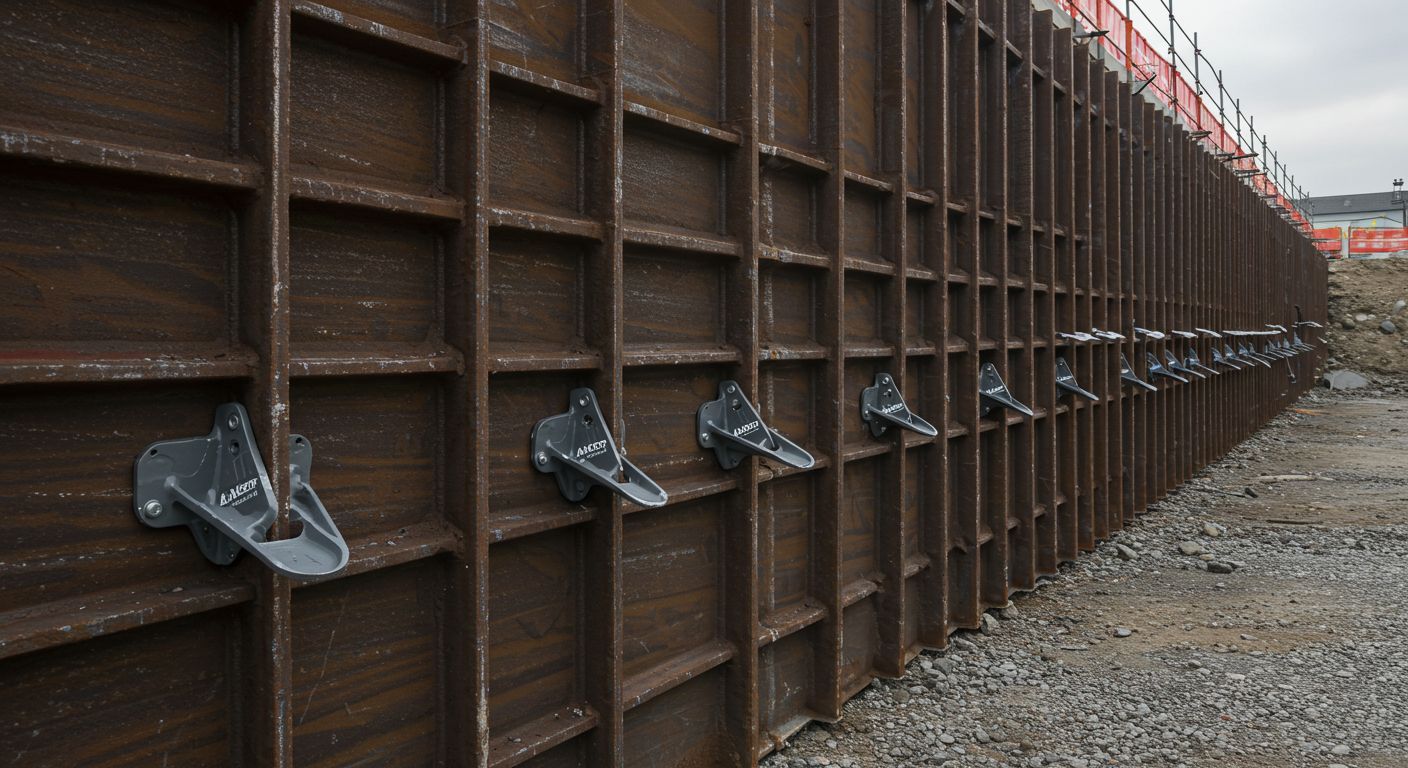

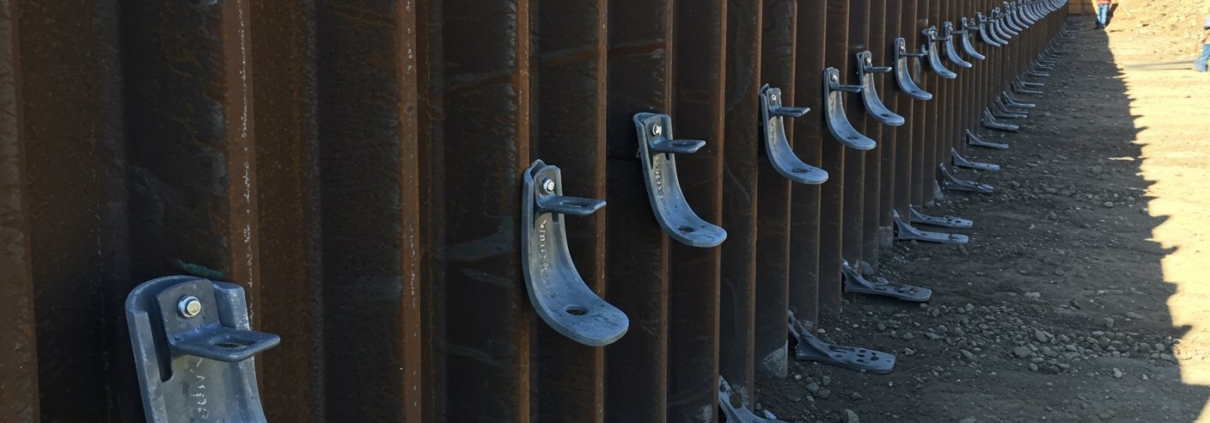

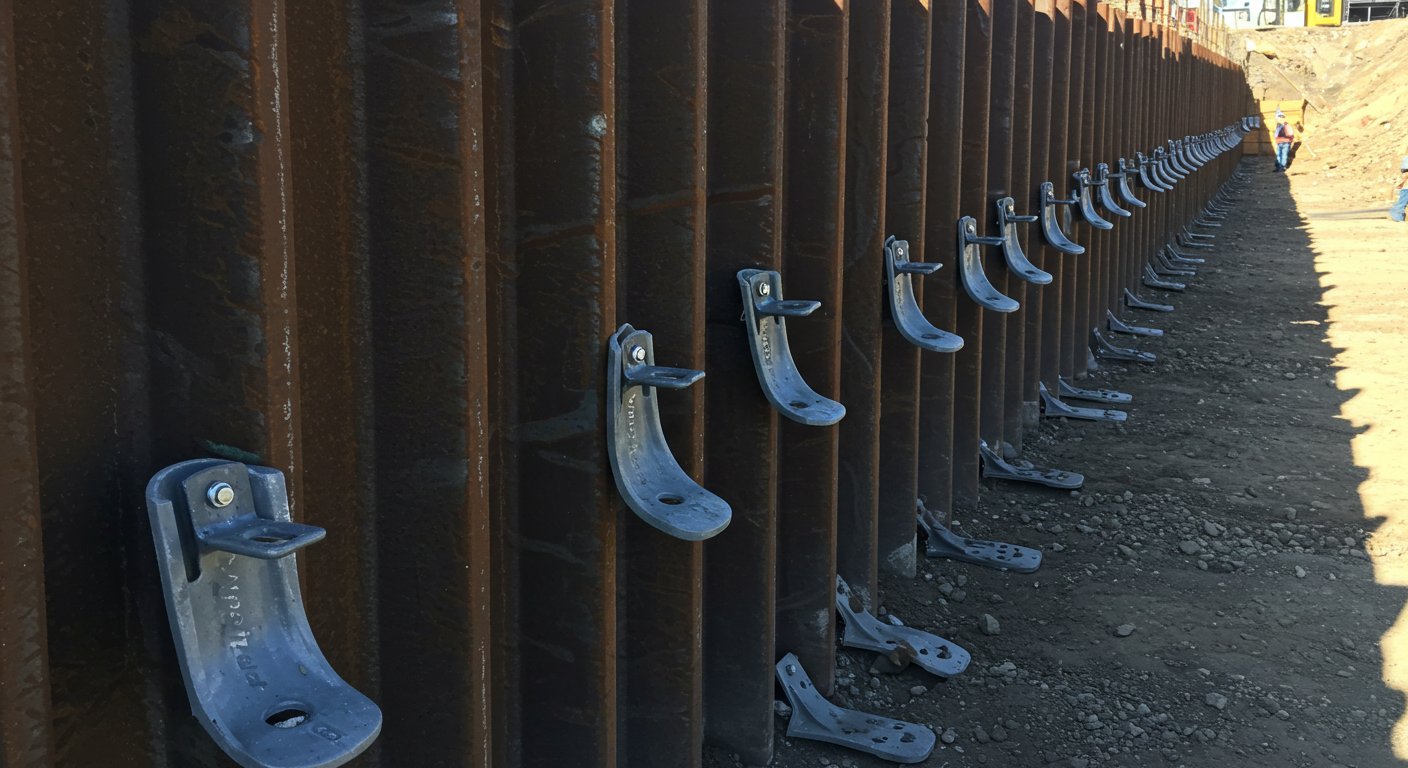

На фото: установка анкерной системы для усиления шпунтовой стены

Компания «Котлованы.ру» предоставляет полный комплекс услуг по устройству шпунтовых ограждений с анкерным креплением: от инженерного проектирования до поставки материалов и профессионального монтажа. Мы учитываем особенности грунта, нагрузку на стену и близость инфраструктуры, чтобы предложить оптимальное решение для каждого объекта. Наши конструкции прошли проверку временем и успешно используются как на временных стройплощадках, так и на объектах повышенной сложности. Обращаясь к нам, вы получаете не только надежную инженерную систему, но и уверенность в стабильности и безопасности вашего проекта.
