На первый взгляд угловые и торцевые элементы в ограждении котлована могут показаться второстепенными деталями, но именно от их качества и грамотного монтажа во многом зависит надёжность всей системы. В практике заглубленного строительства углы, сопряжения и завершения конструкций подвергаются повышенным нагрузкам, как механическим, так и гидродинамическим. Неправильный выбор или установка этих элементов может привести к потере герметичности, деформациям и нарушению целостности ограждения. Угловые и торцевые элементы — это не просто соединения, а полноценные узлы, способные распределять усилия, сохранять геометрию котлована и обеспечивать плотное прилегание панелей, плит или шпунтов в сложных участках периметра.

Содержание

• Роль угловых и торцевых узлов
• Технические требования к узловым элементам
• Разновидности и конструкции элементов
• Применение в реальных условиях
• Наши компетенции и подход к работе

Роль угловых и торцевых узлов

В любом замкнутом периметре котлована всегда присутствуют углы — внешние, внутренние, разомкнутые или сопряжённые с существующими зданиями. В этих точках конструкция испытывает повышенные внутренние напряжения, особенно при неравномерном давлении грунта или деформации окружающего массива. Торцевые элементы, в свою очередь, выполняют функцию завершения ограждения, упора и часто становятся местом сопряжения с технологическими, транспортными или фундаментными элементами объекта. Без прочного соединения между основными несущими элементами — панелями, плитами, шпунтами или сваями — углы и торцы становятся потенциальной зоной риска для всего объекта.

Именно поэтому проектирование и монтаж угловых и торцевых узлов требует повышенного внимания. Ошибки на этом этапе приводят к протечкам, осадке, нарушению геометрии конструкции и даже к срыву графика строительных работ. Для минимизации рисков применяются специальные сборные железобетонные элементы, усиленные металлические уголки, сварные каркасы, анкерные системы и гибкие соединения, которые позволяют компенсировать деформации и удерживать конструкцию в проектном положении. Современные решения предполагают не только прочность, но и герметичность, устойчивость к агрессивным средам и долговечность узлов на десятилетия вперёд.

Технические требования к узловым элементам

Угловые и торцевые элементы должны отвечать целому комплексу технических требований. Их форма, материалы и технология монтажа выбираются в зависимости от глубины котлована, типа ограждения, нагрузки на узел и климатических условий на объекте. Наиболее важными параметрами являются:

• Жёсткость и прочность: элемент должен воспринимать усилия без деформации и смещения;
• Герметичность: особенно актуальна при высоком уровне грунтовых вод;
• Совместимость с основными элементами ограждения: плитами, панелями, шпунтом, буронабивными сваями и т.д.;
• Устойчивость к морозу и коррозии: особенно важно при долгом сроке эксплуатации или открытых котлованах зимой;
• Простота монтажа и демонтажа: экономия времени и снижение рисков при выполнении работ.

Кроме того, элементы должны соответствовать нормативам: ГОСТам, СП, ТУ, а в ряде случаев — проектным индивидуальным разработкам с расчётом всех нагрузок и коэффициентов безопасности. На практике элементы проходят заводской контроль качества, оснащаются монтажными петлями и закладными деталями, могут иметь армирующие вставки и фаски для надёжного сопряжения с остальной конструкцией.

Разновидности и конструкции элементов

В зависимости от применяемой технологии ограждения, существуют различные типы угловых и торцевых элементов. Наиболее распространены:

• Железобетонные угловые блоки: применяются в панельных и плитных ограждениях, обеспечивают жёсткое сопряжение и устойчивость к изгибающим моментам;
• Металлические уголки и крепежи: используются как вспомогательные элементы в шпунтовых конструкциях, а также для дополнительной фиксации ЖБ-углов;
• Сварные каркасы: изготавливаются на заказ, позволяют соединить элементы с различным шагом или формой, компенсируют разницу в нагрузках;
• Торцевые упорные блоки: закрывают контур ограждения, играют роль анкерного или монтажного упора для дальнейших работ;
• Комбинированные углы: применяются при сопряжении различных типов ограждения — например, сваи с плитами или панели с монолитом.

Конструкции могут быть как прямыми, так и сложной формы: П-образные, Г-образные, Т-образные и пр. В некоторых случаях, особенно при нестандартной геометрии котлована, элементы изготавливаются по индивидуальным чертежам. Это позволяет избежать неточностей в монтаже, повысить скорость установки и добиться идеального сопряжения без дополнительных доработок на площадке.

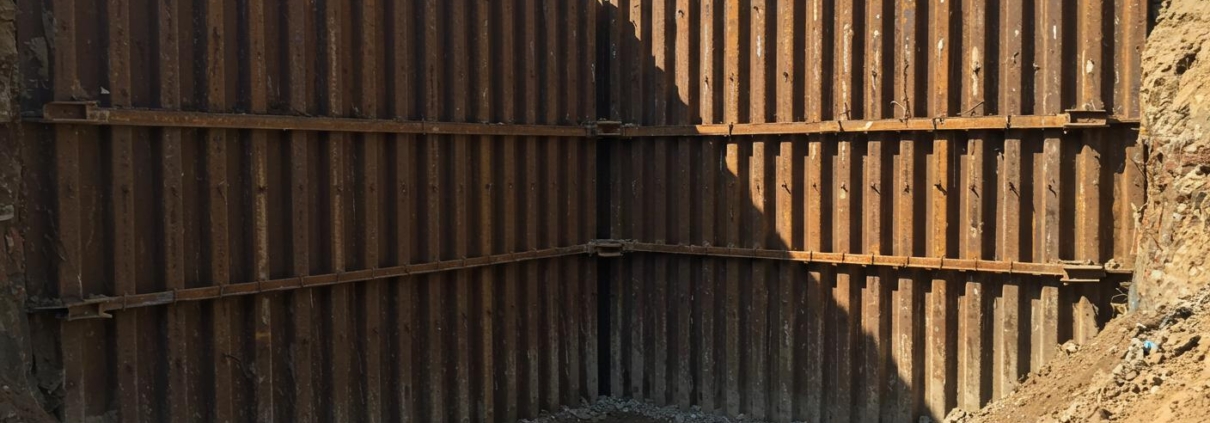

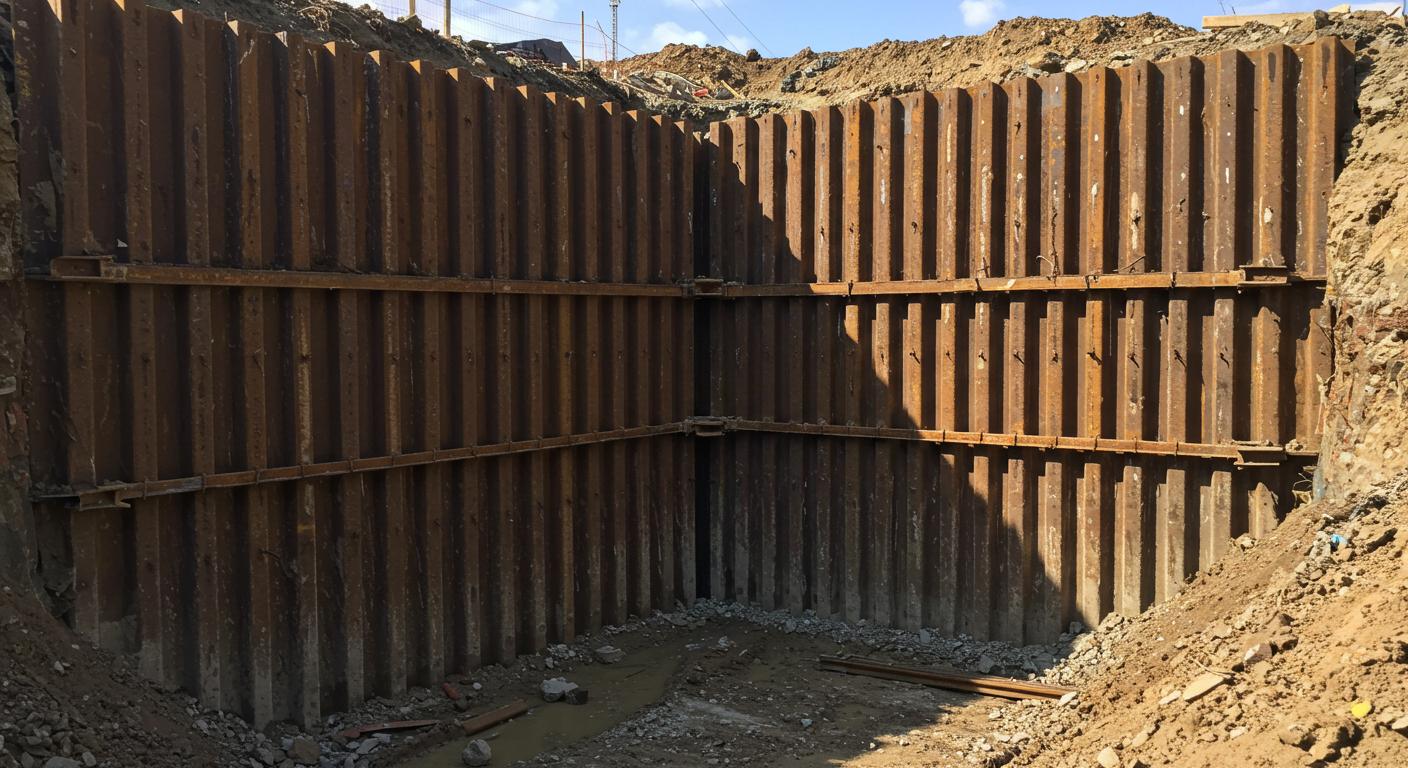

Фото: монтаж угловых элементов в системе ограждения котлована глубиной 7 м

Применение в реальных условиях

Один из самых показательных примеров применения угловых и торцевых элементов — строительство подземного паркинга в условиях плотной застройки. Периметр котлована часто граничит с существующими зданиями, коммуникациями или дорогами, а значит, деформации недопустимы. В таких условиях используются ЖБ-углы с усиленной арматурой, торцевые упоры с анкерными связями и комбинированные конструкции, работающие как элемент ограждения и опоры одновременно.

На участках с высоким уровнем подземных вод углы и торцы дополнительно герметизируются битумными лентами, гидропрокладками или специальными мембранами. Такие решения защищают котлован от протечек и создают безопасную зону для последующего бетонирования фундамента. Ещё одно направление — использование торцевых элементов при поэтапном строительстве, где необходимо временное завершение конструкции с возможностью последующего подключения новых участков ограждения.

Важно отметить, что грамотно выполненный узел способен не только выдержать нагрузку, но и стать элементом конструктивной схемы — частью фундаментной ленты, связки плит или базой для установки подземных коммуникаций. Всё это делает такие элементы незаменимыми в профессиональном строительстве.
